Трехходовые краны

Краны шаровые трехходовые РУ6-160 ДУ10-250
11с03пф / 11лс03пф/ 11нж03пф
11с03пп / 11лс03пп/ 11нж03пп
11с03пм / 11лс03пм/ 11нж03пм
11с03пш / 11лс03пш/ 11нж03пш

Краны шаровые трехходовые предназначен для использования на трубопроводе в качестве распределения/перекрытия потоков рабочих сред в зависимости от используемой схемы рабочих положений.

Краткая техническая характеристика
Тип присоединения: фланцевый, приварной, муфтовый, штуцерный
Пространственное положение – любое
Класс герметичности – «А» по ГОСТ Р 54808-2011
Размеры кранов такие же как и у соответствующих проходных кранов, а длина от оси крана до торца центрального патрубка составляет половину строительной длины проходного крана.


Трехходовые распределительные краны различаются схемами рабочих положений:

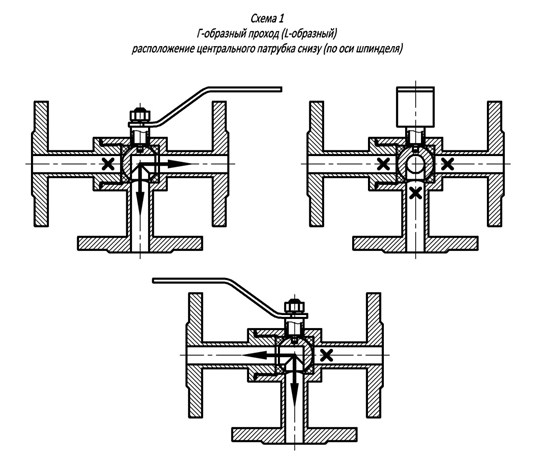

Схема 1 — 3 рабочих положения. Переключение между положениями осуществляется поворотом ручки на 90º, т.о. полный угол поворота шпинделя между крайними положениями составляет 180º.

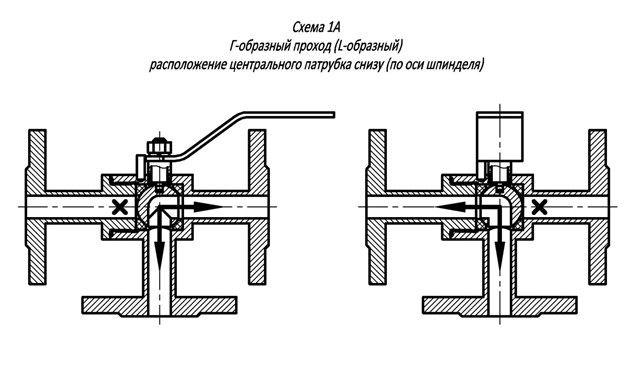

Схема 1А — 2 рабочих положения. Аналогична схеме 1, применима для кранов под привод, т.к. полный угол поворота 90º, а также для процессов где при переключении не допускается закрытие подающего трубопровода.


Схема 2 — 3 рабочих положения. Полный угол поворота 180º. Каждое из рабочих положений обеспечивает сообщение двух из трех патрубков

Схема 3 — 2 рабочих положения. Полный угол поворота. Аналогична схеме 1А и отличается от нее только расположением центрального патрубка (сбоку).

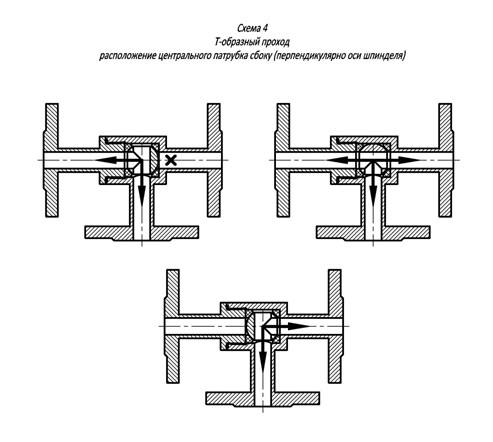

Схема 4 — 3 рабочих положения. Полный угол поворота 180º. Центральный патрубок сбоку.
